錳砂過(guò)濾器除鐵除錳工作原理

錳砂濾料，錳砂過(guò)濾器除鐵除錳工作原理簡(jiǎn)述

     鐵以Fe2+的狀態(tài)曾于地下（井）水中，其水有異色異味，污染離子交換樹(shù)脂而降低交換能力，長(zhǎng)時(shí)間后生成鐵垢，影響傳熱，能腐蝕設(shè)備。而錳砂濾料中的MnO2與Fe2+發(fā)生氧化還原反應(yīng)，使Fe2+變?yōu)镕e3+并生成 Fe(OH)3沉淀，從而利用錳砂過(guò)濾器的反沖洗功能達(dá)到去除凈化的目的。
     當(dāng)含有鐵、錳的水長(zhǎng)期通過(guò)錳砂濾料表面時(shí)，在錳砂濾料表面就會(huì)生成鐵質(zhì)和錳質(zhì)濾膜。由于該性濾料對(duì)鐵、錳的吸附能力更強(qiáng)，所以經(jīng)過(guò)改性濾料可以縮短鐵質(zhì)、錳質(zhì)濾膜的形成時(shí)間，自然條件下形成的鐵質(zhì)濾膜往往需要幾個(gè)禮拜的時(shí)間，而形成錳質(zhì)濾膜的時(shí)間就更久。所形成的鐵質(zhì)、錳質(zhì)濾膜對(duì)鐵、錳的去除一般具有催化作用，即我們所稱的“活性濾膜”。一些地方已經(jīng)建成除鐵、除錳水廠，但是處理效果并不是很好。原因在于改性濾料制備過(guò)程的費(fèi)用比較高，所以不適用于大型的水處理廠；對(duì)于鐵質(zhì)活性濾膜和錳質(zhì)活性濾膜去除水中鐵、錳的研究還處于實(shí)驗(yàn)階段，技術(shù)尚不成熟。人們又把目光投向生物法去除鐵、錳，并且已經(jīng)取得一些成效。所以，很多地方采用接觸氧化法并在濾膜中接種微生物的方法來(lái)進(jìn)行鐵、錳的去除，這也將成為除鐵、除錳技術(shù)發(fā)展的新趨勢(shì)。

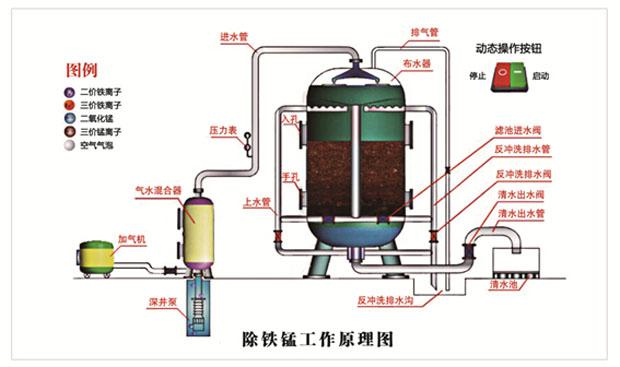

錳砂濾料,錳砂過(guò)濾器除鐵除錳工作原理圖

      用于地下水除鐵和除錳的天然錳砂濾料，其錳的形態(tài)應(yīng)以氧化錳為主。含錳量（以MnO2計(jì)，下同）不應(yīng)小于35%的天然錳砂濾料，既可用于地下水除鐵，又可用于地下水除錳；含錳量為20%～30%的天然錳砂濾料，只宜用于地下水除鐵；含錳量小于20%的錳礦砂則不宜采用。宜優(yōu)先采用經(jīng)過(guò)科學(xué)試驗(yàn)或生產(chǎn)使用證明能獲得良好除鐵和除錳效果的天然錳砂品種作濾料。
錳砂濾料技術(shù)參數(shù)
     1,天然錳砂濾料的平均密度一般為3.2g/cm3至3.6g/cm3范圍內(nèi)。使用中對(duì)密度有特殊要求者除外。
     2,天然錳砂濾料的鹽酸可溶率不應(yīng)大于3.5%（百分率按質(zhì)量計(jì)，下同）。
     3,天然錳砂濾料的破碎率和磨損率之和不應(yīng)大于3%。
     4,天然錳砂濾料應(yīng)不含肉眼可見(jiàn)泥土、頁(yè)巖和外來(lái)碎屑，含泥量不應(yīng)大于2.5%。
     5,濾料的水浸出液應(yīng)不含對(duì)人體有毒、有害物質(zhì)。
錳砂濾料規(guī)格粒徑范圍要求；
     1,天然錳砂濾料的粒徑范圍，最小粒徑為0.5～0.6mm，最大粒徑為1.2～2.0mm。當(dāng)對(duì)天然錳砂濾料的有效粒徑和不均勻系數(shù)有特殊要求時(shí)，可按要求來(lái)選擇濾料的粒徑范圍。
     2,在各種粒徑范圍的天然錳砂濾料中，小于指定下限粒徑的不應(yīng)大于3%；大于指定上限粒徑的不應(yīng)大于2%。　
錳砂濾料承托料技術(shù)要求；
     1,錳砂濾料承托料與天然錳砂濾料應(yīng)為同一產(chǎn)地的礦石，兩者的密度應(yīng)基本相同。
     2,錳砂濾料承托層應(yīng)不含肉眼可見(jiàn)泥土、頁(yè)巖和外來(lái)碎屑。承托料含泥量不應(yīng)大于1%。
     3,錳砂濾料承托料的水浸出液應(yīng)不含對(duì)人體有毒、有害物質(zhì)。
錳砂濾料承托料的粒徑范圍；
     1,錳砂濾料承托料的粒徑范圍，為2～4mm，4～8mm，8～16mm，16～32mm。
     2,在各種粒徑范圍的錳砂濾料承托料中，小于指定下限粒徑的及大于指定上限粒徑的均不應(yīng)大于5%。
     2,地下水除鐵除錳用天然錳砂濾料常用規(guī)格粒徑范圍：0.6～2mm、0.5-1.2mm、1-2mm、 2～4mm 、4～8mm、8～16mm、16～32mm。
