采用天然錳砂濾料與無閥濾池除鐵錳工藝選擇及設計方法

作者來源:gysxlc       發布時間: 2017/7/3 18:20:44    標簽:錳砂 錳砂濾料 天然錳砂 天然錳砂濾料 錳砂除鐵除錳設備 無閥濾池除鐵除錳方法
導讀:
地下水除錳工藝大多采用曝氣接觸氧化法。一般采用跌水、淋水、射流曝氣、壓縮空氣、接觸式曝氣塔、機械通風曝氣塔等曝氣裝置;過濾裝置可分為壓力式和重力式兩種形式,壓力式過濾形式以壓力過濾器為主,濾料分為天然…

天然錳砂濾料與無閥濾池除鐵錳工藝選擇及設計方法

 一、除鐵錳工藝選擇及設計

      1.1除鐵除錳處理工藝流程
      根據除鐵錳基理及我國多年的實驗和生產實踐,地下水除錳工藝大多采用曝氣接觸氧化法。一般采用跌水、淋水、射流曝氣、壓縮空氣、接觸式曝氣塔、機械通風曝氣塔等曝氣裝置;過濾裝置可分為壓力式和重力式兩種形式,壓力式過濾形式以壓力過濾器為主,濾料分為天然錳砂濾料和纖維濾料;重力過濾形式以濾池為主,常用的濾池形式有普通快濾池、無閥濾池等,濾料為天然錳砂濾料
由于原水含鐵、錳指標分別為9.0mg/l、1.5mg/l,鐵錳超標嚴重,本設計根據原水水質采用重力式機械通風接觸式曝氣塔+重力式無閥過濾器二級除鐵、錳工藝,其工藝流程為:

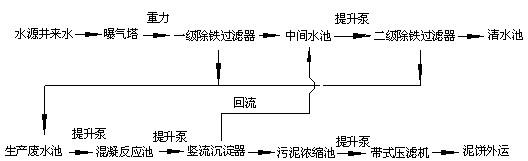

錳砂除鐵除錳工藝流程圖

1.2工藝設計及參數
      1.12曝氣塔
      曝氣塔采用機械通風接觸式曝氣塔,曝氣填料采用活化無毒多面空心球雙層布置。水源井來水從塔的上端均勻配水進入塔體,通過雙層空心球盡可能與填料接觸,填料下設置離心軸流風機由下至上向塔內充氧,達到對原水進行充分曝氣的作用。曝氣塔設計表面負荷為25m3/m2.h,直徑為φ3000,單臺產水量為175 m3/h,配套4-72-4型離心風機(Q=9750-14750 m3/,H=324-224mm,N=7.5KW)。由于水量規模的變化,設計由原來四臺更改為2臺。

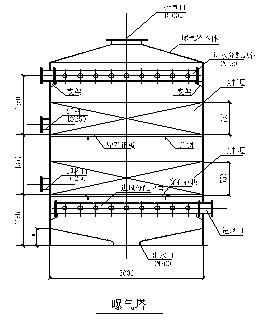

曝氣塔結構圖

曝氣塔結構圖

1.2.2無閥過濾器
      錳砂除鐵除錳過濾裝置采用無閥過濾器,由于原水鐵錳含量較高,設計采用二級串聯除鐵錳工藝,原水經曝氣塔充分曝氣后重力進入一級除鐵過濾器,經一級處理后進入中間水池,經中間水池提升泵進入二級除錳過濾器。兩級過濾采用同型號無閥過濾器,濾料為連云港產的天然錳砂,三臺過濾器為一組,兩工一備,反沖洗實現水力自動反沖并輔助壓縮空氣沖洗。

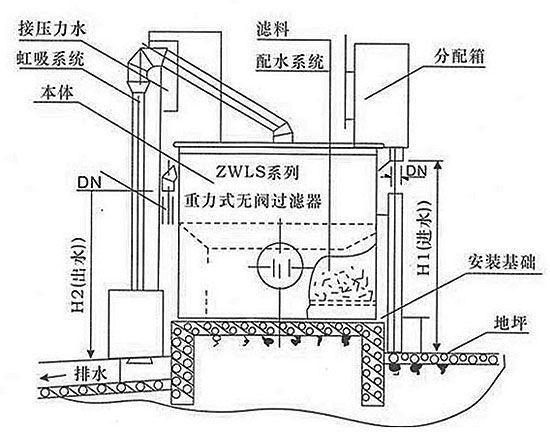

錳砂除鐵除錳無閥過濾器結構圖

錳砂除鐵除錳無閥過濾器

      凈水車間共設無閥過濾器二組共6臺,除鐵除錳各一組3臺,單臺直徑為φ4700,每組產水量為320 m3/h,濾速為10m/h,錳砂濾料層厚為900mm,終期水頭損失為1.70m,反沖洗強度為18L/s.m2,氣沖洗強度為15L/ m2.s,配套Q=20 m3/min,H=6m鼓風機,水沖洗歷時為5min,氣沖歷時為2min。
1.2.3反沖洗水處理系統
      為避免水資源的浪費,防止高濃度含鐵、錳廢水進入礦區污水系統,影響污水處理廠的正常運行,本設計對反沖洗水進行了收集和處理。凈水車間外設置V=400 m3生產廢水池,內設HJ-1600混合攪拌機四臺,防止污泥沉淀,內設WQX50-8-2.2(Q=25m3/h,H=8m,N=2.2Kw)型潛水排污泵二臺將污泥提升至凈水車間內混凝反應池(1.5m×1.5m×1.4m),反應池設置兩座,一工一備,各設WQX50-8-2.2型潛水排污泵及反應攪拌機一臺,污泥通過提升進入豎流沉淀器,污泥處理系統設置φ3600豎流沉淀器兩座,沉淀時間為1.5h,設計表面負荷為0.0007m/s,污泥經沉淀器分離后,清水回流至中間水池,污泥進入污泥濃縮池,經污泥分級濃縮后提升至DYL-500型帶式壓濾機壓濾后泥餅外運。設置加藥裝置一套,藥劑為聚丙烯酰胺。
二、除鐵除錳工藝設計特點;
      2.1無閥過濾器用于地下水除鐵、錳處理的技術改進無閥過濾器屬于小阻力配水系統,反沖洗壓力很難保證,在國內除鐵、錳工藝選擇中一般選擇雙閥或普通快濾池作為終端處理構筑物,本設計的設計能力為Q=13000m3/d中小型水廠,水質為鐵、錳含量較高的地下水,采用設備化的無閥過濾器在工藝選擇上確實有相當?shù)娘L(fēng)險。針對上述問題,本設計對無閥過濾器采取了以下措施:

      ①.為防止鐵離子穿透一級除鐵濾層,將傳統的700mm錳砂濾料層加厚至900mm;

      ②.為防止錳砂濾料板結,在承托層的上方布置了豐字型氣體反沖洗管,反沖洗時進行氣水防沖;

      ③.由于設計規模變化,原一、二級除鐵、錳各設兩組無閥過濾器,本設計改變無閥過濾器兩臺一組的習慣,設三臺過濾為一組,除鐵除錳各一組,通過過濾器水箱連通管閥門切換,三臺過濾器可任意兩臺并聯工作,當一臺設備出現濾料板結時,保留三臺同時工作的可能,為設備檢修、更換錳砂濾料、實現強制反沖提供了設計上的保證;

      ④.為實際運行管理方便,本設計在過濾器本體上設置了監視玻璃透鏡和罐內液位顯示裝置,在操作中能明確觀察每臺設備的運行狀態,清晰的觀察到反沖洗的形成和結束及效果,實現了科學管理。無閥過濾器進行了上述改進,實現了氣水反沖、過濾裝置的交替使用,有效的解決了重力式無閥過濾器自身的缺點,工程2001年9月驗收移交以來,過濾效果良好,實現了自動反沖洗,反沖洗周期為12-48小時,出水水質鐵、錳指標分別為0.15mg/l、0.07mg/l,完全符合國家生活飲用水鐵、錳0.3mg/l、0.1mg/l的水質標準,達到了設計要求。
      2.2豎流沉淀器排泥設計改進;
      豎流沉淀器用于污泥處理系統的泥水分離,常規設計泥斗設在地下,排泥采用側向靜
壓排泥,由于鐵錳泥的自身特點,將泥斗設于地下極易造成污泥板結,清理有十分困難。本設計將該處理裝置完全設于地面上,排泥通過泥斗下方的排空、排泥管進行排泥,打破了常規設計的排泥方式,解決了維修、清理的實際困難,運行效果良好。
三、工藝設計體會
     3.1設計中應注意的幾個問題:

     3.1.1系統超越管道的設置含鐵、錳地下水給水工程一般均由水源地、加壓站、輸水管道、凈配水廠等工程組成,
由于輸水管道在施工竣工后必須進行清洗,管道清洗廢水含有大量泥砂,進入處理系統勢必造成濾料的堵塞甚至報廢。因此在凈、配水廠的設計中必須考慮進入系統前的超越。
     3.1.2系統動力設備的匹配;
對于鐵、錳含量高而采用重力式二級串聯處理工藝的設計,必須注意水源井泵(加壓站泵)與中間水池提升泵的流量匹配,否則系統很難保證連續運行。
     3.1.3曝氣塔風機的安裝位置;
曝氣塔風機吸風口的安裝必須高于底層填料布風管標高,否則當風機事故停機時會造成水的回灌而損壞風機、造成跑水事故。
      3.14水封井的加高
 無閥過濾器水封井設計上緣一般與地面相平,由于反沖洗瞬時流量及強度很大,極易造成沖洗水濺出水封井,本工程在試運中曾多次發生冒水現象,因此在設計中應充分考慮這一點。
      3.2設計中仍需解決的問題
      3.2.1主工藝系統出水水質的檢測
由于鐵、錳等重金屬的化驗周期較長,運行中只能根據反沖洗周期的變化預測出水水質是否惡化,而通過周期法只能定性的作出分析判斷,具有明顯的滯后性,不利于出水水質的保證。如何快速定量的對出水水質作出分析判斷是除鐵、錳處理廠設計面臨的課題。
      3.2.3污泥處理系統的監測運行; 本設計污泥處理系統的豎流沉淀器及污泥濃縮池?zé)o法實現泥水液面分離監測,即在實際操作中無法觀測到沉淀器、污泥濃縮池內分層液面,致使很難準確的控制沉淀器的排泥時間,無法根據濃縮池內分層情況進行分級濃縮。如何有效的檢測泥水分離液面位置,實現科學管理與運行是污泥處理面臨的難題。
